Транзистор 2SB1204

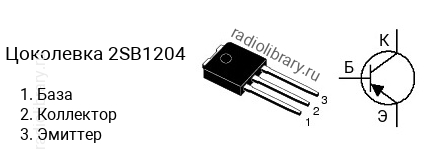

Цоколевка транзистора 2SB1204

Цоколевка транзистора 2SB1204 (маркируется как B1204)

Характеристики транзистора 2SB1204

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -8 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 400
  • Граничная частота коэффициента передачи тока: 130 МГц
  • Корпус: TO-251

Классификация по hFE

Транзисторы серии 2SB1204 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1204-Q имеет коэффициент усиления в диапазоне от 70 до 120, 2SB1204-R - в диапазоне от 100 до 200, 2SB1204-S - в диапазоне от 140 до 280, 2SB1204-T - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SB1204 часто наносится без первой цифры и буквы, т.е. маркируется как "B1204".

Комплементарная пара

Комплементарной парой для 2SB1204 является транзистор 2SD1804 c n-p-n структурой.
