Транзистор 2SB1202-R

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -3 А
• Рассеиваемая мощность коллектора, не более: 15 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 150 МГц

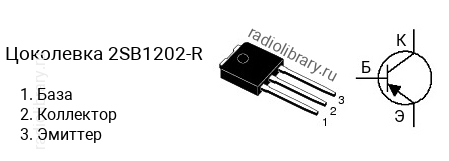

• Корпус: TO-251

Транзисторы серии 2SB1202 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1202-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SB1202-S - в диапазоне от 140 до 280, 2SB1202-T - в диапазоне от 200 до 400, 2SB1202-U - в диапазоне от 280 до 560.Обозначение на корпусе транзистора 2SB1202-R часто наносится без первой цифры и буквы, т.е. маркируется как "B1202-R".Комплементарной парой для 2SB1202-R является транзистор 2SD1802-R c n-p-n структурой.Транзистор 2SB1202-R можно заменить на 2SB1203, 2SB1203-R, 2SB1204, 2SB1204-R, KTA1040L, KTA1040L-Y, KTA1042L
