Транзистор 2SA697-C

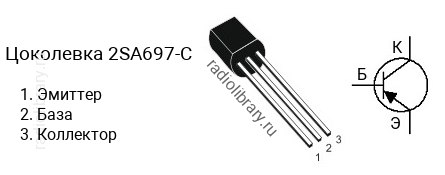

Цоколевка транзистора 2SA697-C

Цоколевка транзистора 2SA697-C (маркируется как A697-C)

Характеристики транзистора 2SA697-C

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -65 В
  • Напряжение эмиттер-база, не более: -4 V
  • Ток коллектора, не более: -0.3 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 110
  • Граничная частота коэффициента передачи тока: 130 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA697 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA697-C имеет коэффициент усиления в диапазоне от 55 до 110, 2SA697-D - в диапазоне от 90 до 180, 2SA697-E - в диапазоне от 150 до 300.

Маркировка

Обозначение на корпусе транзистора 2SA697-C часто наносится без первой цифры и буквы, т.е. маркируется как "A697-C".

Комплементарная пара

Комплементарной парой для 2SA697-C является транзистор 2SC1211-C c n-p-n структурой.

Аналоги

Транзистор 2SA697-C можно заменить на 2N5400, 2N6518, 2N6519, 2N6520, 2SA708, 2SA709, BC528, KSA708, KSP56, KSP92, KSP93, KSP94, MPS4356, MPSA92, MPSA93, MPSA94, MPSW56, MPSW56G, MPSW92, MPSW92G, NTE159, PN4356, ZTX551, ZTX552, ZTX553, ZTX554, ZTX555, ZTX556, ZTX557
