Транзистор 2SA1316-GR

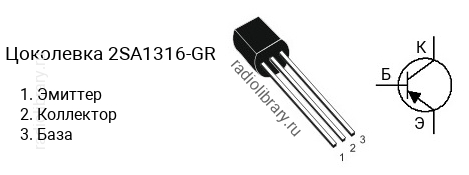

Цоколевка транзистора 2SA1316-GR

Цоколевка транзистора 2SA1316-GR (маркируется как A1316-GR)

Характеристики транзистора 2SA1316-GR

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1316 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1316-GR имеет коэффициент усиления в диапазоне от 200 до 400, 2SA1316-BL - в диапазоне от 350 до 700.

Маркировка

Обозначение на корпусе транзистора 2SA1316-GR часто наносится без первой цифры и буквы, т.е. маркируется как "A1316-GR".

Комплементарная пара

Комплементарной парой для 2SA1316-GR является транзистор 2SC3329-GR c n-p-n структурой.

Аналоги

Транзистор 2SA1316-GR можно заменить на 2SA1285, 2SA1285A, 2SA1319, 2SA1319-T, 2SA1376, 2SA1376-K, 2SA1376A, 2SA1376A-K, 2SA1972, 2SA954, 2SA954-K, 2SA970, 2SA970-GR, 2SB560, 2SB726, KSA709C, KSA709CG, KTA1279
