Транзистор TIP35A

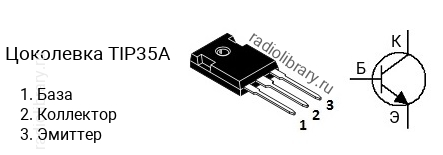

Цоколевка транзистора TIP35A

Цоколевка транзистора TIP35A

Характеристики транзистора TIP35A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 25 А
  • Рассеиваемая мощность коллектора, не более: 125 Вт
  • Коэффициент усиления транзистора по току (hfe): от 15 до 75
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-247

Комплементарная пара

Комплементарной парой для TIP35A является транзистор TIP36A c p-n-p структурой.

Аналоги

Транзистор TIP35A можно заменить на TIP35AG, TIP35B, TIP35BG, TIP35C, TIP35CG
