Транзистор TIP34

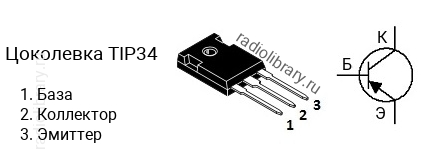

Цоколевка транзистора TIP34

Цоколевка транзистора TIP34

Характеристики транзистора TIP34

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 20 до 100
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-247

Комплементарная пара

Комплементарной парой для TIP34 является транзистор TIP33 c n-p-n структурой.

Аналоги

Транзистор TIP34 можно заменить на TIP34A, TIP34B, TIP34C
