Транзистор TIP147

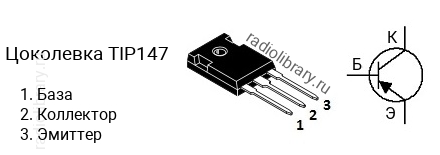

Цоколевка транзистора TIP147

Цоколевка транзистора TIP147

Характеристики транзистора TIP147

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -100 В
  • Напряжение коллектор-база, не более: -100 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 125 Вт
  • Коэффициент усиления транзистора по току (hfe): от 1000
  • Корпус: TO-247

Комплементарная пара

Комплементарной парой для TIP147 является транзистор TIP142 c n-p-n структурой.

Аналоги

Транзистор TIP147 можно заменить на BDV64B, BDV64BG, TIP147G
