Транзистор TIP140F

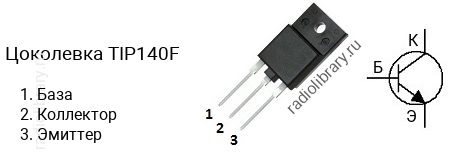

Цоколевка транзистора TIP140F

Цоколевка транзистора TIP140F

Характеристики транзистора TIP140F

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 10 А
  • Рассеиваемая мощность коллектора, не более: 60 Вт
  • Коэффициент усиления транзистора по току (hfe): от 1000
  • Корпус: TO-3PF

Комплементарная пара

Комплементарной парой для TIP140F является транзистор TIP145F c p-n-p структурой.

Аналоги

Транзистор TIP140F можно заменить на TIP141F, TIP142F
