Транзистор TIP117

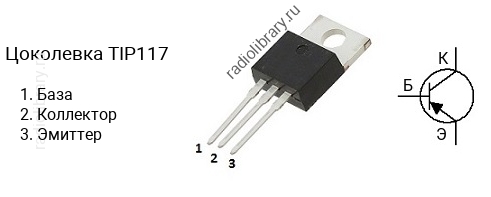

Цоколевка транзистора TIP117

Цоколевка транзистора TIP117

Характеристики транзистора TIP117

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -100 В
  • Напряжение коллектор-база, не более: -100 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -2 А
  • Рассеиваемая мощность коллектора, не более: 50 Вт
  • Коэффициент усиления транзистора по току (hfe): от 1000
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP117 является транзистор TIP112 c n-p-n структурой.

Аналоги

Транзистор TIP117 можно заменить на 2N6042, 2N6042G, 2SB1020, 2SB1020A, 2SB1626, 2SB1626-O, 2SB1626-P, 2SB1626-Y, 2SB673, BDT62B, BDT62C, BDT64B, BDT64C, BDW47, BDW47G, BDW48, MJF127, MJF127G, MJF6668, MJF6668G, TIP107, TIP107G, TIP117G, TIP127, TIP127G, TIP137, TIP137G, TIP147T, TTB1020B
