Транзистор PZTA92

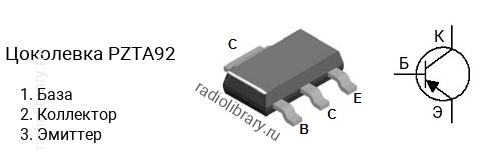

Цоколевка транзистора PZTA92

Цоколевка транзистора PZTA92

Характеристики транзистора PZTA92

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -300 В
  • Напряжение коллектор-база, не более: -300 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: SOT-223

Комплементарная пара

Комплементарной парой для PZTA92 является транзистор PZTA42 c n-p-n структурой.

Аналоги

Транзистор PZTA92 можно заменить на PBHV9040Z, STN9360
