Транзистор PZTA14

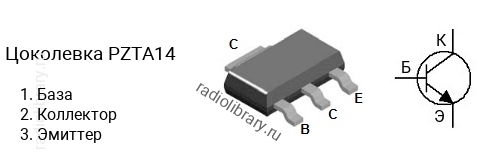

Цоколевка транзистора PZTA14

Цоколевка транзистора PZTA14

Характеристики транзистора PZTA14

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 10 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 10000
  • Граничная частота коэффициента передачи тока: 125 МГц
  • Корпус: SOT-223

Комплементарная пара

Комплементарной парой для PZTA14 является транзистор PZTA64 c p-n-p структурой.
