Транзистор PN2221A

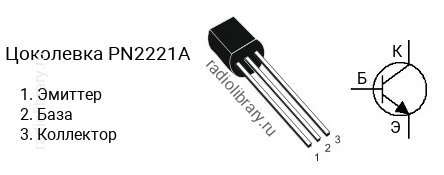

Цоколевка транзистора PN2221A

Цоколевка транзистора PN2221A

Характеристики транзистора PN2221A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 40 В
  • Напряжение коллектор-база, не более: 75 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 120
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для PN2221A является транзистор PN2906A c p-n-p структурой.

Аналоги

Транзистор PN2221A можно заменить на BC538, PN2218A, ZTX452, ZTX453
