Транзистор MPSA44

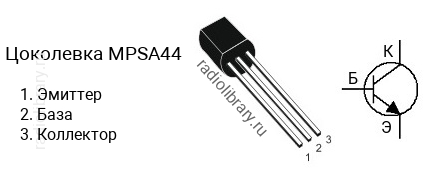

Цоколевка транзистора MPSA44

Цоколевка транзистора MPSA44

Характеристики транзистора MPSA44

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 400 В
  • Напряжение коллектор-база, не более: 500 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.3 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 200
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для MPSA44 является транзистор MPSA94 c p-n-p структурой.

Аналоги

Транзистор MPSA44 можно заменить на KSP44
