Транзистор MJ21194

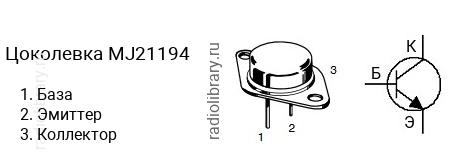

Цоколевка транзистора MJ21194

Цоколевка транзистора MJ21194

Характеристики транзистора MJ21194

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 250 В
  • Напряжение коллектор-база, не более: 400 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 16 А
  • Рассеиваемая мощность коллектора, не более: 250 Вт
  • Коэффициент усиления транзистора по току (hfe): от 25 до 75
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-3

Комплементарная пара

Комплементарной парой для MJ21194 является транзистор MJ21193 c p-n-p структурой.

Аналоги

Транзистор MJ21194 можно заменить на MJ21194G, MJ21196, MJ21196G
