Транзистор MJ11022

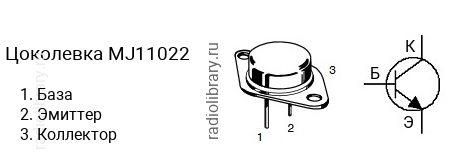

Цоколевка транзистора MJ11022

Цоколевка транзистора MJ11022

Характеристики транзистора MJ11022

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 250 В
  • Напряжение коллектор-база, не более: 250 В
  • Напряжение эмиттер-база, не более: 50 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 175 Вт
  • Коэффициент усиления транзистора по току (hfe): от 400 до 15000
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-3

Комплементарная пара

Комплементарной парой для MJ11022 является транзистор MJ11021 c p-n-p структурой.

Аналоги

Транзистор MJ11022 можно заменить на 2N6676, 2N6677, 2N6678, BUX48, BUX48A, MJ11022G, MJ12022
