Транзистор KTC3194

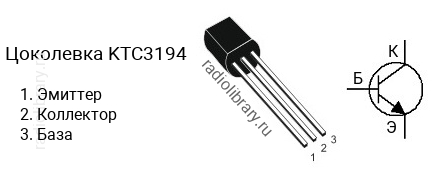

Цоколевка транзистора KTC3194

Цоколевка транзистора KTC3194

Характеристики транзистора KTC3194

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 4 V
  • Ток коллектора, не более: 0.02 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 200
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KTC3194 делятся на несколько групп по коэффициенту усиления. Транзистор KTC3194R имеет коэффициент усиления в диапазоне от 40 до 80, KTC3194O - в диапазоне от 70 до 140, KTC3194Y - в диапазоне от 120 до 200.

Аналоги

Транзистор KTC3194 можно заменить на 2N6517C, 2SC1473, 2SC1473A, 2SC1573A, 2SC1573B, 2SC2271, 2SC3467, 2SC3468, 2SC3941, BC635, KSC1008C, KSC1009C, KSC1506, KSC2310, KSC2330, KSC2331, KSC815C, KSC945C
