Транзистор KSB564A

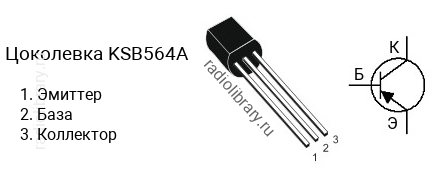

Цоколевка транзистора KSB564A

Цоколевка транзистора KSB564A

Характеристики транзистора KSB564A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 400
  • Граничная частота коэффициента передачи тока: 110 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSB564A делятся на несколько групп по коэффициенту усиления. Транзистор KSB564AO имеет коэффициент усиления в диапазоне от 70 до 140, KSB564AY - в диапазоне от 120 до 240, KSB564AG - в диапазоне от 200 до 400.

Комплементарная пара

Комплементарной парой для KSB564A является транзистор KSD471A c n-p-n структурой.

Аналоги

Транзистор KSB564A можно заменить на 2SB564A, BC527, BC528, MPS4354, MPS6652, MPS6652G, MPSW51, MPSW51A, MPSW51AG, MPSW51G
