Транзистор BCP51

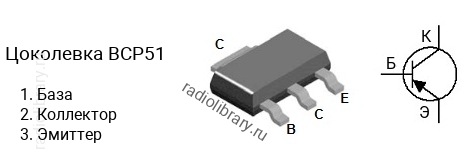

Цоколевка транзистора BCP51

Цоколевка транзистора BCP51

Характеристики транзистора BCP51

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -45 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 1.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 250
  • Граничная частота коэффициента передачи тока: 125 МГц
  • Корпус: SOT-223

Комплементарная пара

Комплементарной парой для BCP51 является транзистор BCP54 c n-p-n структурой.

Аналоги

Транзистор BCP51 можно заменить на BCP52, BCP53, BDP952, BDP954, BDP956
