Транзистор BC858

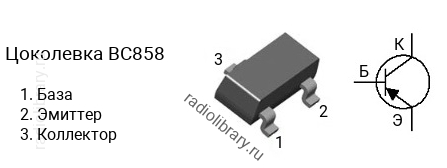

Цоколевка транзистора BC858

Цоколевка транзистора BC858

Характеристики транзистора BC858

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 110 до 800
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии BC858 делятся на несколько групп по коэффициенту усиления. Транзистор BC858A имеет коэффициент усиления в диапазоне от 110 до 220, BC858B - в диапазоне от 200 до 450, BC858C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC858 является транзистор BC848 c n-p-n структурой.

Аналоги

Транзистор BC858 можно заменить на BC856, BC857, BC859, BC860, FMMTA55, FMMTA56, FMMTA92, KST55, KST56, KST92, KST93, MMBTA55, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBTA56, PMBTA92
