Транзистор BC849

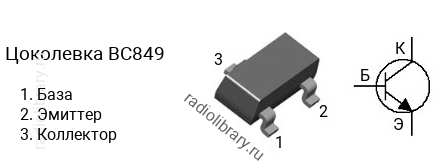

Цоколевка транзистора BC849

Цоколевка транзистора BC849

Характеристики транзистора BC849

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 110 до 800
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии BC849 делятся на несколько групп по коэффициенту усиления. Транзистор BC849A имеет коэффициент усиления в диапазоне от 110 до 220, BC849B - в диапазоне от 200 до 450, BC849C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC849 является транзистор BC859 c p-n-p структурой.

Аналоги

Транзистор BC849 можно заменить на BC846, BC847, BC848, BC850, FMMT459, FMMT619, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, FMMTA42, KST05, KST06, KST42, KST43, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBTA06, PMBTA42, PMBTA45
