Транзистор BC107

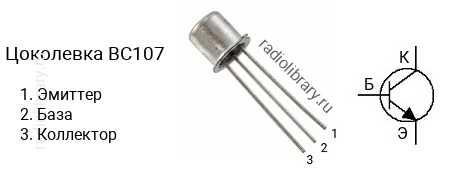

Цоколевка транзистора BC107

Цоколевка транзистора BC107

Характеристики транзистора BC107

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 110 до 450
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-18

Классификация по hFE

Транзисторы серии BC107 делятся на несколько групп по коэффициенту усиления. Транзистор BC107A имеет коэффициент усиления в диапазоне от 110 до 220, BC107B - в диапазоне от 200 до 450.

Комплементарная пара

Комплементарной парой для BC107 является транзистор BC177 c p-n-p структурой.

Аналоги

Транзистор BC107 можно заменить на BC394
