Транзистор 2SD1803

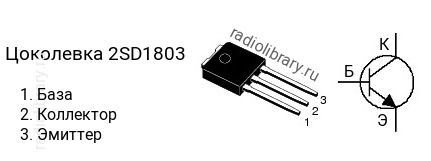

Цоколевка транзистора 2SD1803

Цоколевка транзистора 2SD1803 (маркируется как D1803)

Характеристики транзистора 2SD1803

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 5 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 400
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: TO-251

Классификация по hFE

Транзисторы серии 2SD1803 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1803-Q имеет коэффициент усиления в диапазоне от 70 до 120, 2SD1803-R - в диапазоне от 100 до 200, 2SD1803-S - в диапазоне от 140 до 280, 2SD1803-T - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SD1803 часто наносится без первой цифры и буквы, т.е. маркируется как "D1803".

Комплементарная пара

Комплементарной парой для 2SD1803 является транзистор 2SB1203 c p-n-p структурой.

Аналоги

Транзистор 2SD1803 можно заменить на 2SD1804
