Транзистор 2SC6017

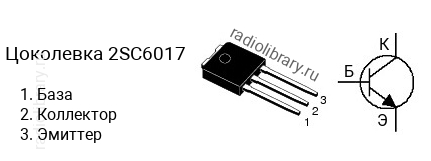

Цоколевка транзистора 2SC6017

Цоколевка транзистора 2SC6017 (маркируется как C6017)

Характеристики транзистора 2SC6017

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 100 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 10 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 700
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-251

Маркировка

Обозначение на корпусе транзистора 2SC6017 часто наносится без первой цифры и буквы, т.е. маркируется как "C6017".
