Транзистор 2SC503

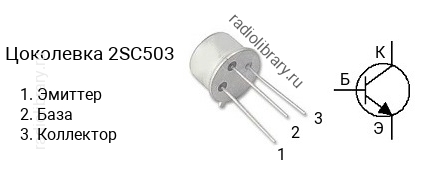

Цоколевка транзистора 2SC503

Цоколевка транзистора 2SC503 (маркируется как C503)

Характеристики транзистора 2SC503

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 100 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.6 А
  • Рассеиваемая мощность коллектора, не более: 6 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30 до 300
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-39

Классификация по hFE

Транзисторы серии 2SC503 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC503-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SC503-O - в диапазоне от 50 до 150, 2SC503-GR - в диапазоне от 100 до 300.

Маркировка

Обозначение на корпусе транзистора 2SC503 часто наносится без первой цифры и буквы, т.е. маркируется как "C503".

Комплементарная пара

Комплементарной парой для 2SC503 является транзистор 2SA503 c p-n-p структурой.
