Транзистор 2SC4208A

Цоколевка транзистора 2SC4208A

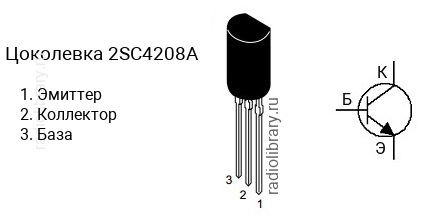

Цоколевка транзистора 2SC4208A (маркируется как C4208A)

Характеристики транзистора 2SC4208A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 340
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC4208A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC4208A-Q имеет коэффициент усиления в диапазоне от 80 до 170, 2SC4208A-R - в диапазоне от 120 до 240, 2SC4208A-S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SC4208A часто наносится без первой цифры и буквы, т.е. маркируется как "C4208A".

Комплементарная пара

Комплементарной парой для 2SC4208A является транзистор 2SA1619A c p-n-p структурой.

Аналоги

Транзистор 2SC4208A можно заменить на 2SD438, KSC1008C, KSC1009C
