Транзистор 2SC3950

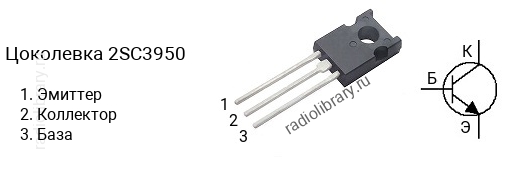

Цоколевка транзистора 2SC3950

Цоколевка транзистора 2SC3950 (маркируется как C3950)

Характеристики транзистора 2SC3950

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 3 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 200
  • Граничная частота коэффициента передачи тока: 2000 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SC3950 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3950-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3950-D - в диапазоне от 60 до 120, 2SC3950-E - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SC3950 часто наносится без первой цифры и буквы, т.е. маркируется как "C3950".

Аналоги

Транзистор 2SC3950 можно заменить на 2SC3952
