Транзистор 2SC3750

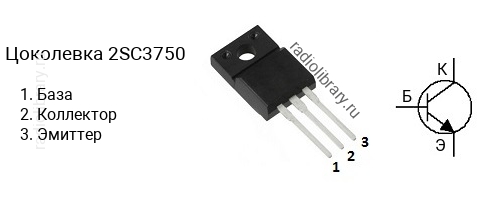

Цоколевка транзистора 2SC3750

Цоколевка транзистора 2SC3750 (маркируется как C3750)

Характеристики транзистора 2SC3750

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 500 В
  • Напряжение коллектор-база, не более: 800 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 5 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 15 до 50
  • Граничная частота коэффициента передачи тока: 18 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SC3750 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3750-L имеет коэффициент усиления в диапазоне от 15 до 30, 2SC3750-M - в диапазоне от 20 до 40, 2SC3750-N - в диапазоне от 30 до 50.

Маркировка

Обозначение на корпусе транзистора 2SC3750 часто наносится без первой цифры и буквы, т.е. маркируется как "C3750".

Аналоги

Транзистор 2SC3750 можно заменить на 2SC3795, 2SC3795A, KSC5021, KSC5021F, MJE8502, MJE8503
