Транзистор 2SC3247

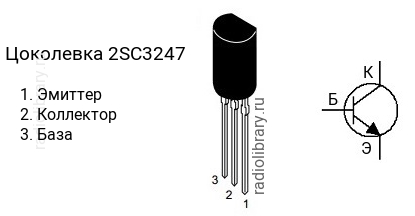

Цоколевка транзистора 2SC3247

Цоколевка транзистора 2SC3247 (маркируется как C3247)

Характеристики транзистора 2SC3247

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 600 до 1800
  • Граничная частота коэффициента передачи тока: 130 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC3247 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3247-H имеет коэффициент усиления в диапазоне от 600 до 1200, 2SC3247-J - в диапазоне от 900 до 1800.

Маркировка

Обозначение на корпусе транзистора 2SC3247 часто наносится без первой цифры и буквы, т.е. маркируется как "C3247".

Комплементарная пара

Комплементарной парой для 2SC3247 является транзистор 2SA1287 c p-n-p структурой.
