Транзистор 2SB816

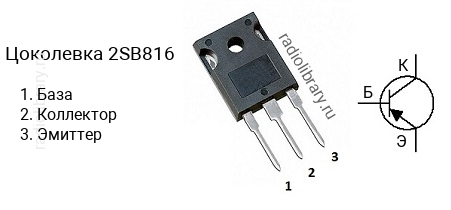

Цоколевка транзистора 2SB816

Цоколевка транзистора 2SB816 (маркируется как B816)

Характеристики транзистора 2SB816

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -150 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -8 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 200
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SB816 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB816-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SB816-E - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SB816 часто наносится без первой цифры и буквы, т.е. маркируется как "B816".

Комплементарная пара

Комплементарной парой для 2SB816 является транзистор 2SD1046 c n-p-n структурой.

Аналоги

Транзистор 2SB816 можно заменить на 2SB1162, 2SB1163, 2SB1361, 2SB1362, 2SB817, KTB817, KTB817B
