Транзистор 2SA992

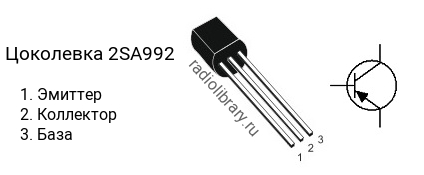

Цоколевка транзистора 2SA992

Цоколевка транзистора 2SA992 (маркируется как A992)

Характеристики транзистора 2SA992

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 800
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA992 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA992P имеет коэффициент усиления в диапазоне от 200 до 400, 2SA992F - в диапазоне от 300 до 600, 2SA992E - в диапазоне от 400 до 800.

Маркировка

Обозначение на корпусе транзистора 2SA992 часто наносится без первой цифры и буквы, т.е. маркируется как "A992".

Комплементарная пара

Комплементарной парой для 2SA992 является транзистор 2SC1845 c n-p-n структурой.

Аналоги

Транзистор 2SA992 можно заменить на 2SA1016K, 2SA1285, 2SA1285A, KSA992, KTA1279
