Транзистор 2SA715

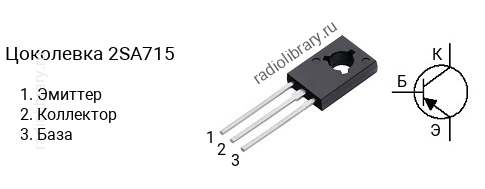

Цоколевка транзистора 2SA715

Цоколевка транзистора 2SA715 (маркируется как A715)

Характеристики транзистора 2SA715

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -35 В
  • Напряжение коллектор-база, не более: -35 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -2.5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 320
  • Граничная частота коэффициента передачи тока: 160 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SA715 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA715-B имеет коэффициент усиления в диапазоне от 60 до 120, 2SA715-C - в диапазоне от 100 до 200, 2SA715-D - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SA715 часто наносится без первой цифры и буквы, т.е. маркируется как "A715".

Комплементарная пара

Комплементарной парой для 2SA715 является транзистор 2SC1162 c n-p-n структурой.

Аналоги

Транзистор 2SA715 можно заменить на 2SB744, 2SB744A, BD132, BD188, BD190, KSB744, KSB744A, MJE232, MJE235, MJE252, MJE254
