Транзистор 2SA500

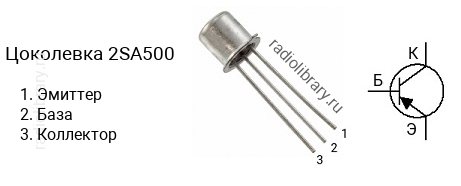

Цоколевка транзистора 2SA500

Цоколевка транзистора 2SA500 (маркируется как A500)

Характеристики транзистора 2SA500

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 200
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: TO-18

Классификация по hFE

Транзисторы серии 2SA500 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA500-O имеет коэффициент усиления в диапазоне от 60 до 120, 2SA500-Y - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SA500 часто наносится без первой цифры и буквы, т.е. маркируется как "A500".

Комплементарная пара

Комплементарной парой для 2SA500 является транзистор 2SC400 c n-p-n структурой.

Аналоги

Транзистор 2SA500 можно заменить на 2N3496, 2N3497, 2SA499, BC393, BCY70
