Транзистор 2SA1357

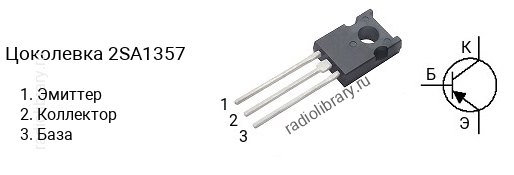

Цоколевка транзистора 2SA1357

Цоколевка транзистора 2SA1357 (маркируется как A1357)

Характеристики транзистора 2SA1357

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -35 В
  • Напряжение эмиттер-база, не более: -8 V
  • Ток коллектора, не более: -5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 320
  • Граничная частота коэффициента передачи тока: 170 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SA1357 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1357-O имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1357-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SA1357 часто наносится без первой цифры и буквы, т.е. маркируется как "A1357".
