Транзистор 2SA1217

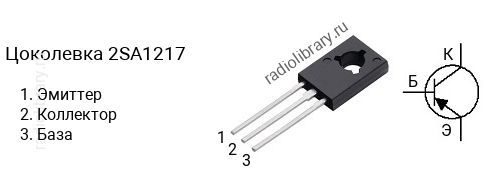

Цоколевка транзистора 2SA1217

Цоколевка транзистора 2SA1217 (маркируется как A1217)

Характеристики транзистора 2SA1217

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 240
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SA1217 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1217-O имеет коэффициент усиления в диапазоне от 80 до 160, 2SA1217-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA1217 часто наносится без первой цифры и буквы, т.е. маркируется как "A1217".

Комплементарная пара

Комплементарной парой для 2SA1217 является транзистор 2SC2877 c n-p-n структурой.

Аналоги

Транзистор 2SA1217 можно заменить на 2SB744, 2SB744A, BD132, BD176, BD178, BD180, BD180G, BD188, BD190, BD786, BD788, BD788G, BD790, BD792, KSB744, KSB744A, KSE170, KSE171, KSE172, MJE170, MJE170G, MJE171, MJE171G, MJE172, MJE172G, MJE232, MJE235, MJE252, MJE254
