Транзистор 2N720A

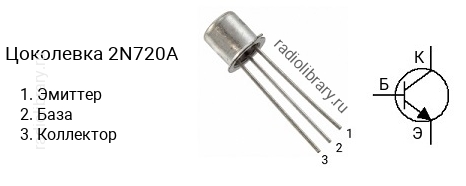

Цоколевка транзистора 2N720A

Характеристики транзистора 2N720A

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 80 В
Напряжение коллектор-база, не более: 120 В
Напряжение эмиттер-база, не более: 7 V
Ток коллектора, не более: 0.5 А
Рассеиваемая мощность коллектора, не более: 0.5 Вт
Коэффициент усиления транзистора по току (h_fe): от 40 до 120
Граничная частота коэффициента передачи тока: 15 МГц
Корпус: TO-18
