Транзистор 2N6555

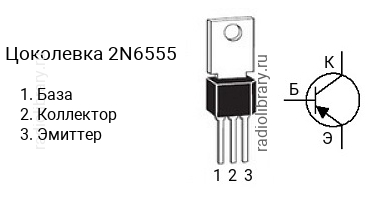

Цоколевка транзистора 2N6555

Цоколевка транзистора 2N6555

Характеристики транзистора 2N6555

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 300
  • Граничная частота коэффициента передачи тока: 375 МГц
  • Корпус: TO-202

Комплементарная пара

Комплементарной парой для 2N6555 является транзистор 2N6552 c n-p-n структурой.

Аналоги

Транзистор 2N6555 можно заменить на 2N6556
