Транзистор 2N5301

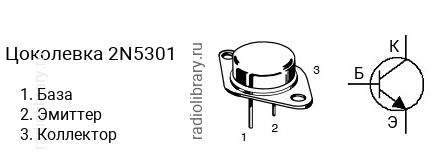

Цоколевка транзистора 2N5301

Цоколевка транзистора 2N5301

Характеристики транзистора 2N5301

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 40 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 30 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 15 до 60
  • Граничная частота коэффициента передачи тока: 2 МГц
  • Корпус: TO-3

Комплементарная пара

Комплементарной парой для 2N5301 является транзистор 2N4398 c p-n-p структурой.

Аналоги

Транзистор 2N5301 можно заменить на 2N3771, 2N3771G, 2N5302, 2N5685, 2N5685G, 2N5686, 2N5686G, MJ14000, MJ14000G, MJ14002, MJ14002G
