Транзистор 2N3703

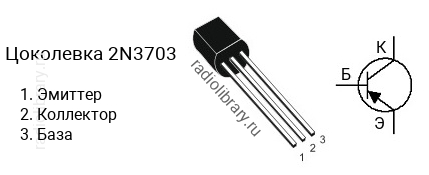

Цоколевка транзистора 2N3703

Характеристики транзистора 2N3703

Структура - p-n-p
Напряжение коллектор-эмиттер, не более: -30 В
Напряжение коллектор-база, не более: -50 В
Напряжение эмиттер-база, не более: -5 V
Ток коллектора, не более: -0.5 А
Рассеиваемая мощность коллектора, не более: 0.625 Вт
Коэффициент усиления транзистора по току (h_fe): от 30 до 150
Граничная частота коэффициента передачи тока: 100 МГц
Корпус: TO-92
