Транзистор 2N3501

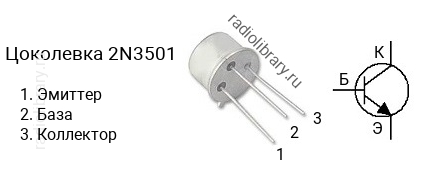

Цоколевка транзистора 2N3501

Характеристики транзистора 2N3501

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 150 В
Напряжение коллектор-база, не более: 150 В
Напряжение эмиттер-база, не более: 6 V
Ток коллектора, не более: 0.3 А
Рассеиваемая мощность коллектора, не более: 1 Вт
Коэффициент усиления транзистора по току (h_fe): от 100 до 300
Корпус: TO-39
