Транзистор 2N3055G

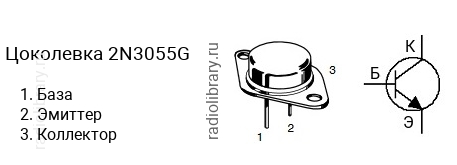

Цоколевка транзистора 2N3055G

Цоколевка транзистора 2N3055G

Характеристики транзистора 2N3055G

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 100 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 115 Вт
  • Коэффициент усиления транзистора по току (hfe): от 20 до 70
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-3

Комплементарная пара

Комплементарной парой для 2N3055G является транзистор MJ2955G c p-n-p структурой.

Аналоги

Транзистор 2N3055G можно заменить на 2N3055, 2N3055A, 2N3055AG, 2N3055H, 2N5038, 2N5039, 2N5630, 2N5671, 2N5672, 2N6676, 2N6677, 2N6678, BD130, BUX48, BUX48A, MJ12022, MJ15015, MJ15015G, NTE130
