Транзистор 2N2906

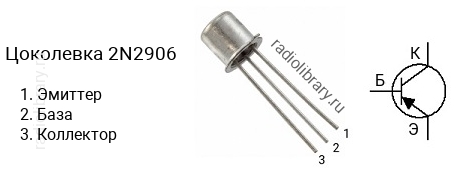

Цоколевка транзистора 2N2906

Цоколевка транзистора 2N2906

Характеристики транзистора 2N2906

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.6 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 120
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-18

Комплементарная пара

Комплементарной парой для 2N2906 является транзистор 2N2221 c n-p-n структурой.

Аналоги

Транзистор 2N2906 можно заменить на 2N2906A
