Транзистор 2N2220

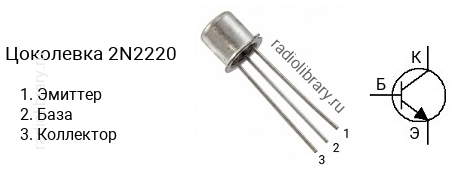

Цоколевка транзистора 2N2220

Характеристики транзистора 2N2220

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 30 В
Напряжение коллектор-база, не более: 60 В
Напряжение эмиттер-база, не более: 5 V
Ток коллектора, не более: 0.8 А
Рассеиваемая мощность коллектора, не более: 0.5 Вт
Коэффициент усиления транзистора по току (h_fe): от 20 до 60
Граничная частота коэффициента передачи тока: 250 МГц
Корпус: TO-18
