Трансформатор ТПП-279-127/220-50
- Сердечник: ШЛМ25х32
- Мощность: 72 Вт
- Ток первичной обмотки: 0,72/0,42 А
- Масса: 1,7 кг
| Выводы обмоток | Напряжение, В | Допустимый ток, А | | 11-12 | 5 | 1,2 | | 13-14 | 5 | 1,2 | | 15-16 | 20 | 1,2 | | 17-18 | 20 | 1,2 | | 19-20 | 5 | 1,2 | | 21-22 | 5 | 1,2 |
|
Таб.1. Электрические параметры трансформатора ТПП279-127/220-50 и ТПП279-220-50
Трансформаторы ТПП279 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП279-220-50),
они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП279
на 220 В такие же, как у соответствующих трансформаторов ТПП279 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТПП279 на 127/220 В:
- между выводами 1 и 2, 6 и 7 - 7 В;
- между выводами 2 и 3, 7 и 8 - 100 В;
- между выводами 3 и 4, 8 и 9 - 20 В;
- между выводами 4 и 5, 9 и 10 - 11 В.
При использовании трансформаторов ТПП279-127/220 на 127 В необходимо:
- соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
- подать напряжение 127 В на выводы 1 и 4 (6 и 9).
При использовании трансформаторов ТПП279-127/220 на 220 В необходимо:
- соединить выводы 3 и 7;
- подать напряжение 220 В на выводы 2 и 9.
- или соединить выводы 4 и 7;
- подать напряжение 220 В на выводы 2 и 8.

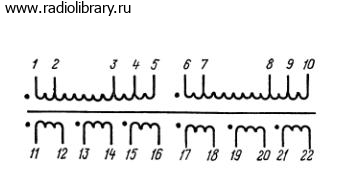

 | | Рис1. Электрическая принципиальная схема трансформатора питания ТПП279 на 50 Гц, 127/220 В | |
| | Рис2. Электрическая принципиальная схема трансформатора питания ТПП279 на 50 Гц, 220 В | |
В трансформаторах ТПП279 возможно последовательное и параллельное согласное соединение вторичных обмоток.
Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение,
параллельное - повысить мощность на выходных обмотках.
При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого.
Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.

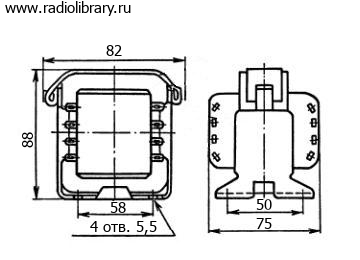

| | Рис3. Конструкция трансформатора питания ТПП279 на 50 Гц, 127/220 В | |
Литература
Акимов Н.Н., Ващуков Е.П., Прохоренко В.А., Ходоренок Ю.П. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. - Мн.: Беларусь, 1994
|
