Трансформатор ТН-54-127/220-50

  • Сердечник: ШЛ20х40
  • Мощность: 98 Вт
  • Ток первичной обмотки: 0,88/0,51 А
  • Масса: 2,1 кг
Выводы обмотокНапряжение, ВДопустимый ток, А
7-86,32,2
9-106,34,45
11-12(13)5(6,3)4,45
14-15(16)5(6,3)4,45
Таб.1. Электрические параметры трансформатора ТН54-127/220-50 и ТН54-220-50

Трансформаторы ТН54 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТН54-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТН54 на 220 В такие же, как у соответствующих трансформаторов ТН54 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТН54 на 127/220 В составляют:

  • между выводами 1 и 1а, 4 и 4а - 3,2 В;
  • между выводами 1 и 1б, 4 и 4б - 6,3 В;
  • между выводами 1 и 2, 4 и 5 - 110 В;
  • между выводами 1 и 3, 4 и 6 - 127 В.

При использовании трансформаторов ТН54-127/220 на 127 В необходимо:

  • соединить выводы 1 и 4, а также 3 и 6;
  • подать напряжение 127 В на выводы 1 и 3.

При использовании трансформаторов ТН54-127/220 на 220 В необходимо:

  • соединить выводы 2 и 4;
  • подать напряжение 220 В на выводы 1 и 5.

Электрическая принципиальная схема накального трансформатора ТН54

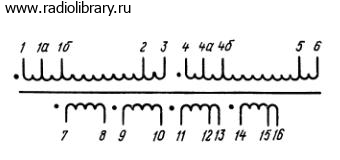

 Рис1. Электрическая принципиальная схема накального трансформатора ТН54-127/220-50
Электрическая принципиальная схема накального трансформатора ТН54
 Рис2. Электрическая принципиальная схема накального трансформатора ТН54-220-50

В трансформаторах ТН54 возможно параллельное согласное соединение вторичных обмоток для увеличения их нагрузочной способности.

Для получения выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последователь в согласном включении. При последовательном согласном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимального допустимого.

Конструкция накального трансформатора ТН54
 Рис3. Конструкция накального трансформатора ТН54-127/220-50 и ТН54-220-50
Литература
Акимов Н.Н., Ващуков Е.П., Прохоренко В.А., Ходоренок Ю.П. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. - Мн.: Беларусь, 1994
