Трансформатор ТА-35-127/220-50

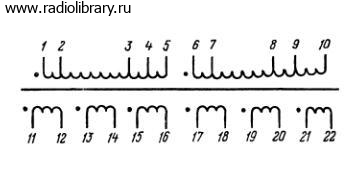

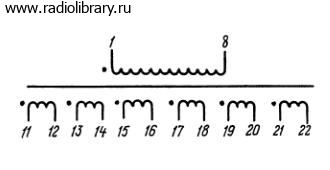

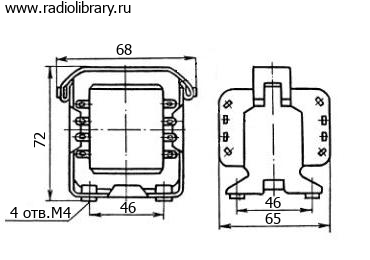

Таб.1. Электрические параметры трансформатора ТА35-127/220-50 и ТА35-220-50 Трансформаторы ТА35 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТА35-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В. Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТА35 на 220 В такие же, как у соответствующих трансформаторов ТА35 на 127/220 В. Напряжение на отводах первичных обмоток трансформаторов ТА35 на 127/220 В:
При использовании трансформаторов ТА35-127/220 на 127 В необходимо:
При использовании трансформаторов ТА35-127/220 на 220 В необходимо:
В трансформаторах ТА35 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
Литература
Акимов Н.Н., Ващуков Е.П., Прохоренко В.А., Ходоренок Ю.П. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. - Мн.: Беларусь, 1994
|
|
|||||||||||||||||||||||||||||||
|
