Микросхема TDA2006

Усилитель класса АВ предназначен для использования в качестве усилителя мощности в бытовой технике. Микросхема TDA2006 имеет тепловую защиту и защиту от короткого замыкания выхода на корпус. Коэффициент усиления в усилителях с обратной связью не должен быть меньше 24 дБ.

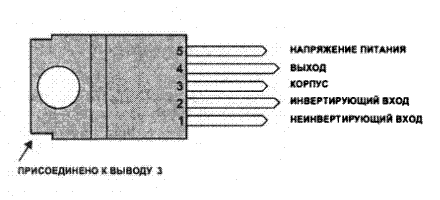

Цоколевка микросхемы TDA2006
Рис.1. Цоколевка микросхемы TDA2006
Схема включения микросхемы TDA2006 с двуполярным питанием
Рис.2. Схема включения микросхемы TDA2006 с двуполярным питанием

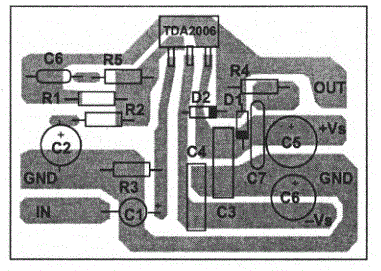

Печатная плата усилителя на TDA2006 с двуполярным питанием
Рис.3. Печатная плата усилителя на TDA2006 с двуполярным питанием
Схема включения микросхемы TDA2006 с однополярным питанием
Рис.4. Схема включения микросхемы TDA2006 с однополярным питанием

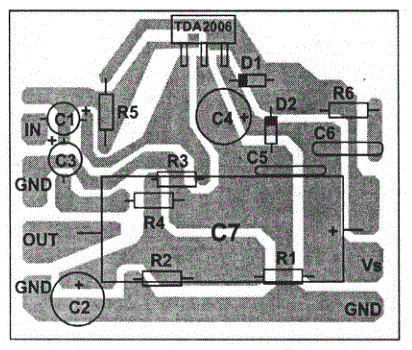

Печатная плата усилителя на TDA2006 с однополярным питанием
Рис.5. Печатная плата усилителя на TDA2006 с однополярным питанием

Коэффициент усиления в усилителях с обратной связью не должен быть меньше 24 дБ. Рекомендованные значения навесных элементов приведены в таблице, но могут быть использованы и другие значения. Таблица предназначена для ориентирования разработчиков автоаппаратуры.

Рекомендованные значения внешних элементов микросхемы TDA2006
Обозначение Рекомендуемое значения Назначение Больше рекомендованного Меньше рекомендованного
C1 1 мкФ Входная развязка по постоянному току - Увеличение нижней частоты среза
C2 22 мкФ Развязка по постоянному току инвертирующего входа - Повышение нижней частоты среза
C3, C4 0,1 мкФ Развязка по питанию - Опасность генерации
C5, C6 100 мкФ Развязка по питанию - Опасность генерации
C7 0,22 мкФ Частотная стабилизация - Опасность генерации
C8 1/(2π*F*R1) Верхняя частота среза Уменьшение полосы пропускания Увеличение полосы пропускания
R1 22 кОм Коэффициент усиления Увеличение усиления Уменьшение усиления
R2 680 Ом Коэффициент усиления Уменьшение усиления Увеличение усиления
R3 22 кОм Смещение неинвертирующего входа Увеличение входного сопротивления Уменьшение входного сопротивления
R4 1 Ом Частотная стабилизация Опасность генерации на высоких частотах с индуктивной нагрузкой
R5 3*R2 Верхняя частота среза Плохое ослабление высоких частот Опасность генерации

Защитные цепи микросхемы TDA2006 ограничивают выходные токи выходных транзисторов таким образом, что их рабочие режимы не выходят за пределы зоны безопасной работы. Эта функция скорей может быть отнесена к классу ограничителей пиковой мощности, чем к ограничителям тока. Благодаря ей значительно уменьшается вероятность повреждения устройства в результате случайного короткого замыкания выхода усилителя на корпус.

Что касается тепловой защиты, то при повышении температуры кристалла выше 150°С, система тепловой защиты ограничивает ток потребления и рассеиваемую мощность. Поэтому даже постоянная перегрузка выхода или слишком высокая температура воздуха не приведут к порче микросхемы TDA2006. Радиатор можно делать без запаса на безопасность при перегреве, как это делается в классическом варианте теплового расчета.

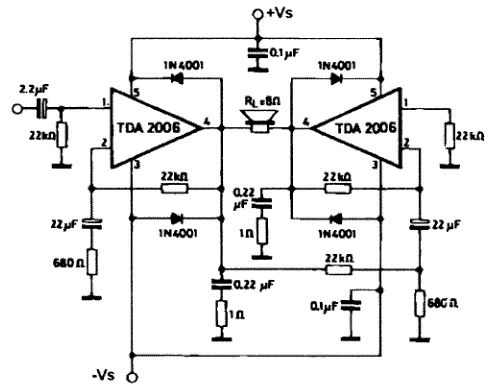

Схема включения микросхемы TDA2006 в мостовом усилителе
Рис.6. Схема включения микросхемы TDA2006 в мостовом усилителе

Между микросхемой TDA2006 и теплоотводом изоляция не требуется. Рекомендуется применение теплопроводящей пасты.
