Микросхема К157УД1

Микросхема представляет собой операционный усилитель средней мощности с выходным током до 0,3 А без внутренней коррекции. Имеет ограничители пиковых значений выходного тока, предотвращающие выход усилителя из строя при переходных процессах или кратковременных коротких замыканиях на выходе. Может применяться также в предварительных усилителях мощности, усилителях стереотелефонов с рабочей частотой до 100 кГц и в исполнительных устройствах. Содержит 44 интегральных элемента.

Типовая схема включения микросхемы К157УД1

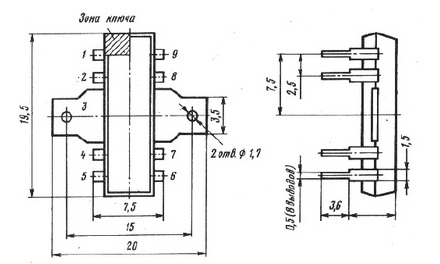

Цоколевка и размеры микросхемы К157УД1

Электрические параметры микросхемы К157УД1
Номинальное напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . . ± 15 В
Выходное напряжение при Uп= ± 15 В, Rн= 0,2 кОм . . . . . . . . . . . . .± 12 В
Напряжение  смещения нуля при Uп= ± 15 В, Rн= 0,2 кОм . . . . . . . .≤|±5| мВ
Входной ток при Uп= ± 15 В, Rн= 0,2 кОм . . . . . . . . . . . . . . . . . . . . ≤ 500 нА
Разность входных токов при Uп= ± 15 В, Rн= 0,2 кОм . . . . . . . . . . . .± 150 нА
Ток потребления при Uп= ± 15 В, Rн= 0,2 кОм . . . . . . . . . . . . . . . . ≤ 9 мА
Ток короткого замыкания при  Uп= ± 15 В, Rн= 0 . . . . . . . . . . . . . . .400...1000 мА
Коэффициент усиления напряжения при Uп= ± 15 В,
f= 0...50 Гц, Rн= 0,2 кОм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥ 50*10³
Коэффициент ослабления синфазных входных напряжений
   при Uп= ± 15 В, Rн= 0,2 кОм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≥ 70 дБ
Температурный дрейф напряжения смещения нуля
   при Uп= ± 15 В, Rн= 0,2 кОм, T= -25...+70 °C . . . . . . . . . . . . . . . . . ≤ |±50| мкВ/°C
Температурный дрейф разности входных токов
   при Uп= ± 15 В, Rн= 0,2 кОм, T= -25...+70 °C . . . . . . . . . . . . . . . . . ≤ |±10| нА/°C
Скорость нарастания выходного напряжения
   при Uп= ± 15 В, Rн= 0,2 кОм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≥ 0,5 В/мкс
Частота единичного усиления при Uп= ± 15 В, Rн= 0,2 кОм . . . . . . . ≥ 0,5 МГц

Предельно допустимые режимы эксплуатации микросхемы К157УД1
Напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± (3...20) В
Входные синфазные напряжения . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ |± 20| В
Выходной ток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 300 мА
Рассеиваемая мощность:
    без внешнего теплоотвода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,5 Вт
    с внешним теплоотводом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 1 Вт
Температура окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . .-25...+70 °C
