Условное обозначение резисторов на схемах

Резистор (англ. resistor, от лат. resisto—сопротивляюсь) — радиокомпонент, основное назначение которого оказывать активное сопротивление электрическому току. Основные характеристики резистора — номинальное сопротивление и рассеиваемая мощность. Наиболее широко используются постоянные резисторы, реже — переменные, подстроечные, а также резисторы, изменяющие свое сопротивление под действием внешних факторов.

Постоянные резисторы бывают проволочными (из провода с высоким и стабильным удельным сопротивлением) и непроволочными (с резистивным элементом, например, в виде тонкой пленки из оксида металла, пиролитического углерода и т. д.). Однако на схемах их обозначают одинаково — в виде прямоугольника с линиями электрической связи, символизирующими выводы резистора (рис. 1). Это условное графическое обозначение — основа, на которой строятся обозначения всех разновидностей резисторов. Указанные на рис. 1 размеры резисторов установлены ГОСТом и их следует соблюдать при вычерчивании схем.

Условное обозначение резисторов
Рис.1. Условное обозначение резисторов

На схемах рядом с обозначением резистора (по возможности сверху или справа) указывают его условное буквенно-цифровое позиционное обозначение и номинальное сопротивление. Позиционное обозначение состоит из латинской буквы R (Rezisto) и порядкового номера резистора но схеме. Сопротивление от 0 до 999 Ом указывают числом без обозначения единицы измерения (51 Ом —> 51), сопротивления от 1 до 999 кОм — числом со строчной буквой к (100 кОм —> 100 к), сопротивления от 1 до 999 МОм — числом с прописной буквой М (150 МОм —> 150 М).

Если же позиционное обозначение резистора помечено звездочкой (резистор R2* на рис.1), то это означает, что сопротивление указано ориентировочно и при налаживании устройства его необходимо подобрать по определённой методике.

Номинальную рассеиваемую мощность указывают специальными значками внутри условного графического обозначения (рис. 2).

Обозначение мощности резисторов
Рис.2. Обозначение мощности резисторов

Постоянные резисторы могут иметь отводы от резистивного элемента (рис. 3, а), причем, если необходимо, то символ резистора вытягивают в длину (рис. 3, б).

Обозначение постоянных резисторов с отводами
Рис.3. Обозначение постоянных резисторов с отводами

Переменные резисторы используют для всевозможных регулировок. Как правило, у такого резистора минимум три вывода: два — от резистивного элемента, определяющего номинальное (а практически — максимальное) сопротивление, и один — от переметающегося по нему токосъемника — движка. Последний изображают в виде стрелки, перпендикулярной длинной стороне основного условного графического изображения (рис. 4, а). Для переменных резисторов в реостатном включении допускается использовать условное графическое изображение рис. 4, б. Переменные резисторы с дополнительными отводами обозначаются так, как показано на рис. 4, е. Отводы у переменных резисторов показывают так же, как и у постоянных (см. рис. 3).

Обозначение переменных резисторов
Рис.4. Обозначение переменных резисторов

Для регулирования громкости, тембра, уровня в стереофонической аппаратуре, частоты в измерительных генераторах сигналов применяют сдвоенные переменные резисторы. На схемах условных графических изображений входящие в них резисторы стараются расположить возможно ближе друг к другу, а механическую связь показывают либо двумя сплошными линиями, либо одной штриховой (рис. 5, а). Если же сделать этого не удается, т. е. символы резисторов оказываются на удалении один от другого, то механическую связь изображают отрезками штриховой линии (рис. 5, б). Принадлежность резисторов к сдвоенному блоку указывают в позиционном обозначении (R2.1 — первый резистор сдвоенного переменного резистора R2, R2.2 — второй).

Обозначение сдвоенных переменных резисторов
Рис.5. Обозначение сдвоенных переменных резисторов

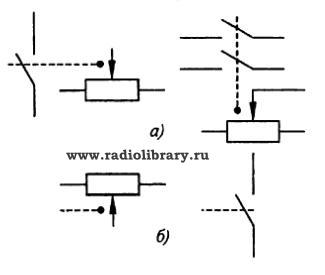

В бытовой аппаратуре часто применяют переменные резисторы, объединенные с одним или двумя выключателями. Символы их контактов размещают на схемах рядом с условным графическим изображением переменного резистора и соединяют штриховой линией с жирной точкой, которую изображают с той стороны обозначения, при перемещении к которой движок воздействует на выключатель, (рис. 6, а). При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней. В случае если обозначение резистора и выключателя на схеме удалены один от другого, механическую связь показывают отрезками штриховых линий (рис. 6, б).

Обозначение переменных резисторов совмещенных с выключателем
Рис.6. Обозначение переменных резисторов совмещенных с выключателем

Подстроенные резисторы — это разновидность переменных. Узел перемещения движка таких резисторов чаще всего приспособлен для управления отверткой и не рассчитан на частые регулировки. Обозначение подстроечного резистора (рис. 7) наглядно отражает его назначение: практически это постоянный резистор с отводом, положение которого можно изменять.

Обозначение подстроечных резисторов
Рис.7. Обозначение подстроечных резисторов

Из резисторов, изменяющих свое сопротивление под действием внешних факторов, наиболее часто используют терморезисторы (обозначение RK) и варисторы (RU). Общим для условного графического изображения резисторов этой группы является знак нелинейного саморегулирования в виде наклонной линии с изломом внизу (рис. 8).

Обозначение терморезисторов и варисторов
Рис.8. Обозначение терморезисторов и варисторов

Для указания внешних факторов воздействия используют их общепринятые буквенные обозначения: f (температура), U (напряжение) и т. д.

Знак температурного коэффициента сопротивления терморсзисторов указывают только в том случае, если он отрицательный (см. рис. 8, резистор RK2).
