Транзистор NJW3281G

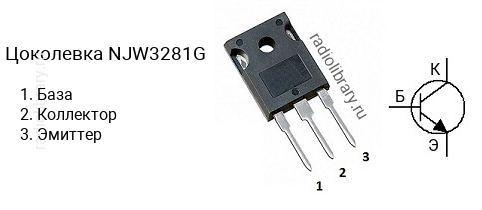

Цоколевка транзистора NJW3281G

Цоколевка транзистора NJW3281G

Характеристики транзистора NJW3281G

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 250 В
  • Напряжение коллектор-база, не более: 250 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 75 до 150
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-3P

Комплементарная пара

Комплементарной парой для NJW3281G является транзистор NJW1302G c p-n-p структурой.

Аналоги

Транзистор NJW3281G можно заменить на 2SC3320, 2SC5242, 2SD1313, FJA4313, FJL4315, MJL0281A, MJL0281AG, MJL3281A, MJL3281AG, NJW0281, NJW0281G, NJW3281
