Транзистор MJL3281A

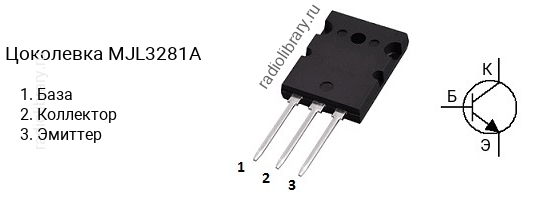

Цоколевка транзистора MJL3281A

Цоколевка транзистора MJL3281A

Характеристики транзистора MJL3281A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 260 В
  • Напряжение коллектор-база, не более: 260 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 75 до 150
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-264

Комплементарная пара

Комплементарной парой для MJL3281A является транзистор MJL1302A c p-n-p структурой.

Аналоги

Транзистор MJL3281A можно заменить на 2SC3320, 2SD1313, MJL0281A, MJL0281AG, MJL3281AG
